OQG1(QZB) 系列起動用三相自耦變壓器

OQG1(QZB) 系列起動用三相自耦變壓器

OQG1(QZB) 系列起動用三相自耦變壓器適用于交流50/60HZ，額定電壓660V以下，額定輸出功率500KW及以下的三相鼠籠型感應電動機，作不頻繁降壓起動之用變壓器，利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機對輸電網絡的影響。連續起動幾次的時間和不超過2分鐘。


圖示

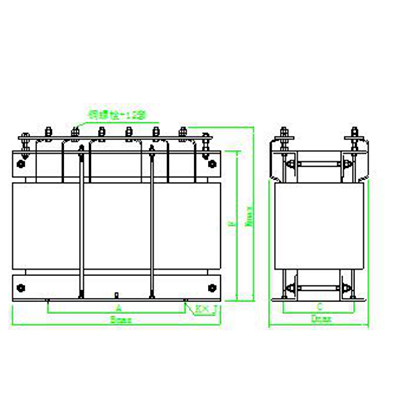

圖1

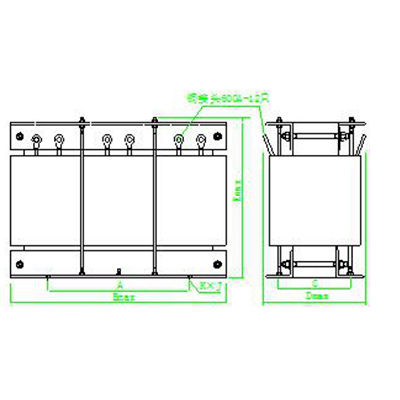

圖2

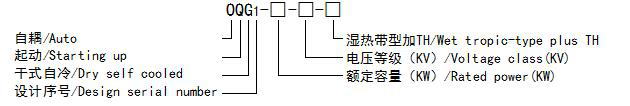

型號含義



訂貨須知

1、 產品型號

2、 額定容量

3、 初次級額定電壓

4、 聯結組別

5、 頻率

6、 其他特殊要求


OQG1(QZB) 系列起動用三相自耦變壓器主要技術參數

容量
KW
進線電壓
（V）
次級抽頭
(%)
額定電流
A
空載電流
10%
外形尺寸 安裝尺寸 安裝孔 重量 圖號
Bmax×Dmax
×Emax--F
A×C K×L Kg
15 380~660 65%~80% 22 15 230×160×270--200 150×100 10×20 18 圖1
18.5 30 15 230×170×270--200 150×110 10×20 22
22 37 15 265×180×300--230 150×115 10×20 28
30 43 15 265×190×300--230 150×125 10×20 32
37 58 15 300×190×330--260 150×125 10×20 35
45 70 15 300×200×330--260 150×135 10×20 40
55 88 12 300×210×330--260 150×145 10×20 50
75 105 12 360×230×350--280 200×145 10×30 65
90 146 12 360×240×350--280 200×155 10×30 85
110 175 12 360×245×380--310 200×160 10×30 95
135 215 12 360×255×380--310 200×170 10×30 115
160 260 12 390×265×410--330 250×170 14×40 130
180 315 12 390×270×410--330 250×175 14×40 140
200 355 10 435×280×430--340 300×175 14×40 150
220 395 10 450×290×430--340 300×180 14×40 160
250 435 10 465×260×360 300×185 14×40 170 圖2
280 495 10 465×270×380 300×195 14×40 180
315 555 10 500×300×400 330×200 14×40 190
400 625 10 525×320×430 330×220 14×40 200

1、 產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；

2、 表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；

3、 對未列出的規格和尺寸，可根據用戶要求協商確定;

4、 本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）；

5、尺寸如有變動，恕不另行通知。
